Serie 9176-700 | Conectores IDC tapados (18-24 AWG)

Serie 9176-700 | Conectores IDC tapados (18-24 AWG)

El mercado y las aplicaciones de conectores de cable a placa discretos, simples y confiables, continúan evolucionando. KYOCERA AVX presentó por primera vez la serie 9176 de conectores de desplazamiento de aislamiento (IDC) de montaje en superficie en 2007. Desarrollados para aplicaciones industriales y automotrices severas, estos conectores se han utilizado en cientos de aplicaciones, desde el "medidor inteligente" actual hasta un simple sensor. terminación a una PCB. El tamaño y el rendimiento han sido uno de los factores clave para seleccionar este conector al terminar cables de 18-24 AWG a una PCB.

La próxima generación de conectores IDC va más allá de todos los atributos técnicos y de rendimiento para abordar la "facilidad de uso" del producto. Al cambiar el aislante que actúa como cuerpo del conector y hacerlo más como un portador de contactos, el aislador se convierte en la ayuda para la ubicación e inserción de cables sin necesidad de herramientas especiales. El cable simplemente se inserta en la tapa (no es necesario pelarlo) y luego se presiona hacia abajo para proporcionar una terminación segura "hermética al gas". Esta configuración simplifica y reduce el costo de todo el proceso de terminación de cables para conectar cables discretos a una PCB.

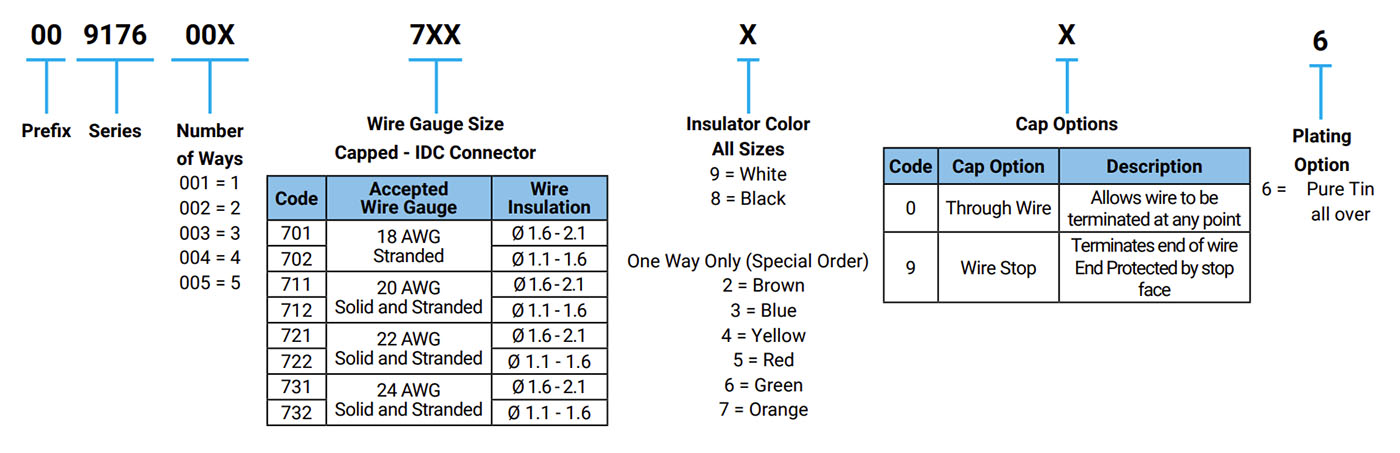

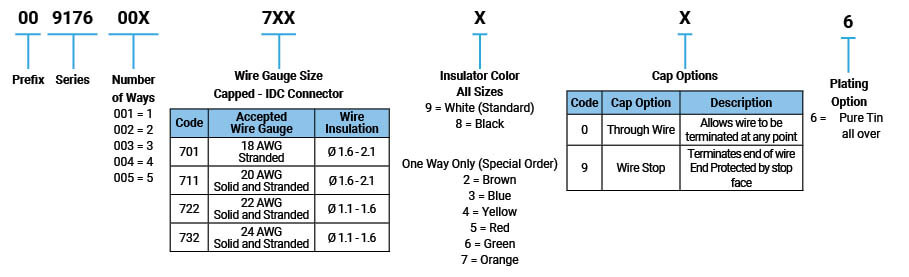

Para obtener más información sobre los conectores AVX de KYOCERA, visite nuestra Portafolio de conectores o contacta a nuestro soporte técnico .

• El contacto IDC proporciona una conexión hermética a la PCB para una confiabilidad a largo plazo
• La tapa de plástico retiene los contactos en su posición antes de la colocación automática y luego actúa como herramienta de ensamblaje para terminar los cables; sin herramientas especiales
• Probado a niveles automotrices en choque, vibración y ciclos de temperatura para mayor confiabilidad.
• Patrón de contacto y huella idéntico al del 9176 existente para total compatibilidad y funcionalidad con versiones anteriores.
• El contacto IDC reduce el costo total aplicado en comparación con los procesos de soldadura o engarzado.
• Los conectores están disponibles en dos configuraciones para máxima flexibilidad; Cable final y pasante

• Conexión de componentes de cables discretos a una PCB
• Llevar energía y señales a una PCB
• Conexión en cadena de PCB para crear una cadena continua
